在射頻電路設計中，高頻噪聲與電磁干擾(EMI)是制約系統性能的核心問題。貼片磁珠憑借其獨特的高頻阻抗特性與能量轉換機制，成為抑制射頻干擾、保障信號完整性的關鍵元件。本文將從技術原理、應用場景及選型策略三個維度，解析其在射頻電路中的核心價值。

一、高頻特性：阻抗隨頻率變化的電磁屏障

貼片磁珠的核心優勢源于其材料與結構的協同作用。其主體由鐵氧體材料(如鐵鎂合金或鐵鎳合金)構成，通過高溫燒結形成致密的獨石結構，內部呈現高電阻率與高磁導率的雙重特性。

等效電路模型與頻率響應

貼片磁珠的等效電路可簡化為電阻(R)與電感(L)的串聯結構，其中R與L均隨頻率變化。在低頻段(如1MHz以下)，阻抗主要由電感感抗主導，表現為低損耗、高Q值的電感特性;而在高頻段(如100MHz以上)，磁芯的磁導率下降導致感抗減小，而渦流損耗與磁滯損耗顯著增加，電阻成分主導阻抗特性。例如，某型號磁珠在100MHz時阻抗可達600Ω，而在1GHz時阻抗可能超過1000Ω，這種特性使其能在寬頻帶內保持高阻抗。

能量轉換機制與熱耗散

高頻信號通過磁珠時，鐵氧體材料的磁疇翻轉與渦流效應將電磁能量轉化為熱能。這一過程避免了信號反射，而是通過吸收實現干擾抑制。例如，在5G基站射頻前端，磁珠可有效濾除功率放大器輸出端的諧波干擾，將干擾能量以熱能形式耗散，避免對天線輻射性能的影響。

二、射頻電路應用：從信號鏈到電源域的全面覆蓋

貼片磁珠在射頻電路中的應用場景涵蓋信號完整性保障、電源噪聲抑制及系統級EMC優化。

信號鏈中的高頻濾波

在射頻收發機中，磁珠常用于時鐘信號線、本振信號線及數據總線的濾波。例如，在PLL(鎖相環)電路中，磁珠可抑制參考時鐘的高頻諧波，避免其耦合至VCO(壓控振蕩器)導致相位噪聲惡化。某型號手機射頻模塊中，通過在DDR內存電源線上串聯磁珠，將100MHz以上的噪聲衰減30dB，顯著降低了數字噪聲對射頻性能的影響。

電源域的噪聲抑制

射頻功率放大器(PA)的供電線路是高頻噪聲的主要傳播路徑。磁珠在此場景中可替代傳統電感，提供更優的高頻衰減性能。例如，在Wi-Fi 6路由器PA供電端，采用0603封裝的磁珠(100MHz時阻抗500Ω)可將開關電源產生的200MHz噪聲衰減40dB，同時保持低直流電阻(<20mΩ)，避免對PA效率的影響。

系統級EMC優化

在復雜射頻系統中，磁珠可用于PCB走線、連接器及電纜的EMI抑制。例如，在車載雷達系統中，通過在CAN總線與射頻天線饋線間添加磁珠，可阻斷200MHz以上的共模干擾，避免雷達信號失真。此外，磁珠的閉合磁路結構可減少磁場泄漏，降低對鄰近敏感電路的干擾。

三、選型策略：頻率、阻抗與環境的平衡

貼片磁珠的選型需綜合考慮頻率范圍、阻抗需求及環境約束。

頻率匹配與阻抗曲線

磁珠的阻抗-頻率曲線是選型的核心依據。例如，針對藍牙(2.4GHz)應用，需選擇在2.4GHz時阻抗>300Ω的磁珠;而對于Sub-6GHz 5G通信，則需關注1-6GHz頻段的阻抗特性。某廠商提供的BGL(H)型磁珠在100MHz-1GHz頻段內阻抗波動<±15%，適合寬帶射頻應用。

直流電阻與功率容量

射頻電路中的磁珠需兼顧低直流電阻與高功率容量。例如，在GaN PA供電線路中，磁珠的直流電阻需<10mΩ以避免壓降，同時需承受>2A的直流電流。某型號磁珠通過優化電極結構，將直流電阻降低至5mΩ，同時額定電流達3A，滿足高功率射頻需求。

環境適應性

高溫、高濕及機械振動是射頻設備面臨的典型環境挑戰。磁珠的陶瓷基底與三層電極結構(銀/鎳/錫)可提供-55℃至+155℃的工作溫度范圍及>1000次熱循環的可靠性。例如，在衛星通信設備中，采用軍用級磁珠可確保在真空、輻射環境下長期穩定工作。

四、技術演進：小型化與高頻化的雙重挑戰

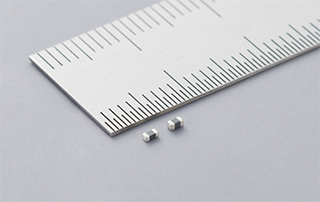

隨著射頻系統向小型化、高頻化發展，貼片磁珠正面臨新的技術挑戰。一方面，0201、01005等超小型封裝需求推動材料與工藝創新;另一方面，毫米波頻段(如24-40GHz)的應用對磁珠的寄生參數控制提出更高要求。未來，通過納米晶鐵氧體材料、3D打印工藝及多物理場仿真技術，磁珠有望在高頻損耗、溫度穩定性及尺寸上實現突破。
