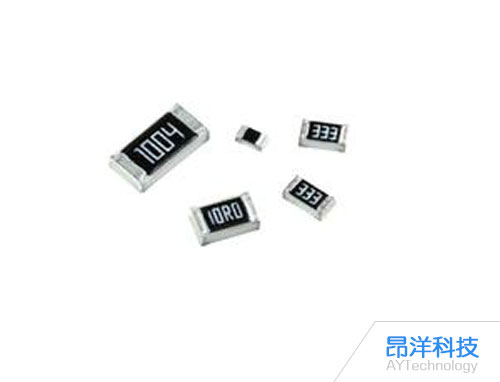

旺詮合金電阻憑借其低阻值、高精度、低溫度系數及耐沖擊電流特性，廣泛應用于電流采樣與短路保護場景。其耐脈沖能力作為核心性能指標，直接關系到電路在瞬態過載條件下的可靠性。本文結合行業測試標準與實際案例，系統闡述旺詮合金電阻的脈沖能力測試方法。

一、脈沖能力測試的核心參數

1. 脈沖波形與能量特性

根據IEC 60115-1標準，脈沖波形可分為矩形、三角形和指數形三類。對于短脈沖(寬度<散熱時間常數)，電阻器可視為絕熱系統，能量吸收能力僅取決于材料強度;而長脈沖(寬度>散熱時間常數)則需同時考慮熱阻-熱容參數。例如，某款LR2512型合金電阻在10ms矩形脈沖下，其瞬時功率耐受能力可達標稱功率的10倍，但需配合25℃環境溫度與強制風冷條件。

2. 關鍵測試參數

峰值電壓：需嚴格控制在極限電壓(通常為額定電壓的2-3倍)以內

脈沖寬度：常規測試范圍為1ms-10ms，需根據應用場景調整

重復頻率：單脈沖測試需保證兩次脈沖間隔≥10s，連續脈沖測試則需設置400Hz頻率

能量閾值：通過P(t)=V(t)×I(t)積分計算，重點關注最大瞬時功率Pmax與總能量E

二、標準化測試流程

1. 測試設備配置

電源系統：采用具備快速響應功能的直流電源，上升時間≤脈沖寬度的1%

測量系統：100MHz帶寬示波器+高頻電流探頭，存儲深度≥10Mpts

夾具系統：四線制開爾文夾，接觸電阻<5mΩ

環境控制：23±2℃恒溫箱，濕度<60%RH

2. 測試步驟詳解

預處理：將電阻器置于標準大氣條件下48小時

初始測量：使用LCR表記錄基準阻值(精度±0.1%)

脈沖施加：

單脈沖測試：施加5ms/10V脈沖，記錄Pmax與阻值變化

連續脈沖測試：施加100/2500μs脈沖串(400Hz，100小時)

恢復處理：測試后靜置24小時至熱平衡

最終檢測：測量阻值變化率(精密型≤±1%，功率型≤±5%)

三、典型失效模式與判定標準

1. 物理損傷

阻值漂移：某款1206封裝電阻在5ms/10W脈沖測試后，阻值從1Ω升至1.35Ω(超標35%)

表面碳化：脈沖能量超過0.1J時，電阻體出現褐色碳化痕跡

引腳斷裂：高頻脈沖導致焊點疲勞，振動測試顯示失效率提升40%

2. 判定標準

阻值變化：參照MIL-PRF-55342標準，允許偏差±1%(精密型)或±5%(功率型)

外觀檢查：無可見裂紋、變色或熔融現象

循環測試：汽車電子應用需通過10次脈沖間隔30秒的循環測試

四、測試誤差控制與設備校準

1. 誤差源分析

接觸電阻：0.5Ω接觸電阻在10A電流下產生5V壓降誤差

傳輸線效應：ns級脈沖需進行TDR時域反射校準

環境干擾：電磁輻射可能導致示波器觸發異常

2. 校準規范

電流探頭：每季度使用標準電流源(1A/1MHz)校準靈敏度

示波器：每年進行幅度線性度校準，重點檢查1mV/div與10V/div檔位

測試夾具：每月用四端子法測量接觸電阻，確保<5mΩ
